宇航高频振捣棒及其应用

导读：宇航高频振捣棒由电缆（带漏电保护器)、驱动器、（220V）橡胶管 、振动棒（内置电机）等部件组成。

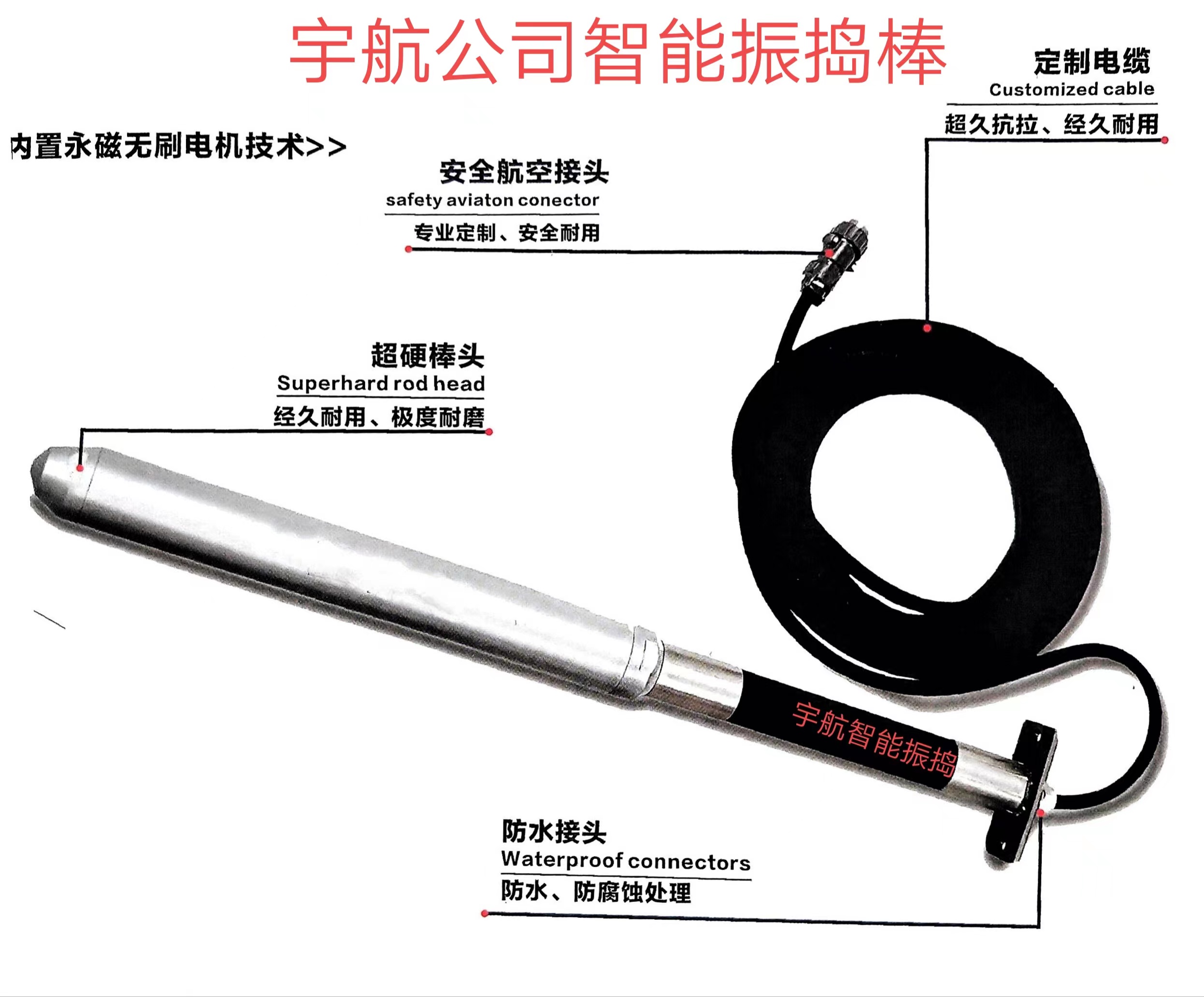

宇航高频振动棒，由电缆（带漏电保护器)、驱动器、（220V）橡胶管 、振动棒（内置电机）等部件组成。采用低压（安全电压42 V）高频（200Hz）电源，在插入式振动棒内直接内置微型马达拖动偏心块，产生振动频率高达12000次/分钟，极易和混凝土构件产生共振，使构件中气泡迅速排出，使水泥、沙石和钢筋框架紧密地联成一体，达到混凝土都建密实性，表面光洁度高

产品特点

1、使用场所、施工範围广，採用AC220/50Hz供电，任何具有具有市电供电的位置均可使用；而且可根据需要，随意加长电缆线（必须是符合安规的电缆线）；

2、操作简便，仅需单人即可操作，由于没有大型的驱动装置及控制器，使用时仅需一人即可完成作业，转移等动作；

3、舒适性好及适应性强，软管内仅有电缆线无软轴，手持振感不强烈，重量轻，而且软管可随意弯曲不影响使用；并可以按客户要求加长或缩短软管长度；

4、噪音低，工作时，噪音不大于70分贝，比普通软轴式振动器低30%左右，在人口密集及城市中使用时，噪音污染小；

5、安全性好，国家CCC安全认证；RCD剩余电流动作保护器可提供用户高等级漏电保护；内置电动机採用双层绝缘设计；内置自复位热保护器能防止振动器空振，安全并节约能源；驱动器内置的控制线路可确保振动器在出现意外情况时自动停止工作，没有指令不会重新起动；

6、可靠性好，振动器棒头为IPX8，控制器为IPX5防水密封设计；内置电机均採用NHK特种原装进口轴承，使用寿命长、故障率低；

7、振动质量好，超强激振力，最大可达500Kg，超大振幅，空载可达2mm，超高200Hz振动频率，最高转速可达13,500r/min，以保证施工质量；

8、振动效率高，功耗低，在保证生产率相同的前提下，效率最高可达65%，比传统软轴式振动器提高120%。

9、起动负载大，採用变频及缓起动技术，使振动器在任何情况下都不会停振，以确保振动器棒头不会卡住。

可广泛用于工业建筑、民用建筑、商业建筑、桥樑、港口施工、隧道、公路、码头、国防工程、体育场馆、水利工程、矿山工程、高层楼基灌注柱、密集钢筋网混凝土墙等建筑施工场所。具有密实性好、气泡少、减少体积压缩增加防水渗透、风化与抵抗冲击能力强、并可缩短混凝土凝固时间加速工程进度等特点。同时噪音低，对周围环境干扰小，可在城市内或人口密集区广泛套用，是新一代环保产品。

产品参数：
产品型号：YHZDN-50 棒   直径：50MM   输入电压：220V/50HZ
转速：12000r/min   运行功率：1500W
激振力：5000N  振幅：1.5-2mm   振动频率：200HZ
棒体长度：450/500/550
产品优势
★性能大功率内置电机提供高效输出
★安全全方位安全保护
★经济性价比优于同类产品
★轻巧3.5公斤转换机体积小，重量小，携带方便
防护措施
★防护等级IP67
★具备各种保护
★漏电保护-漏电电流超过20毫安时，自动切断电源，手持安全性高
★短路保护-保护设备不被短路电流冲击破坏
★缺相保护-防止缺相
★误操作保护-分离式设计防止转换机误操作对棒头的影响
★过流、过热保护-电流或温度超过设定及安全范围时，自动切断电源，保护设备
★一体机设计防止启动电流冲击 ,电磁兼容性设备抗高度干扰
产品特点

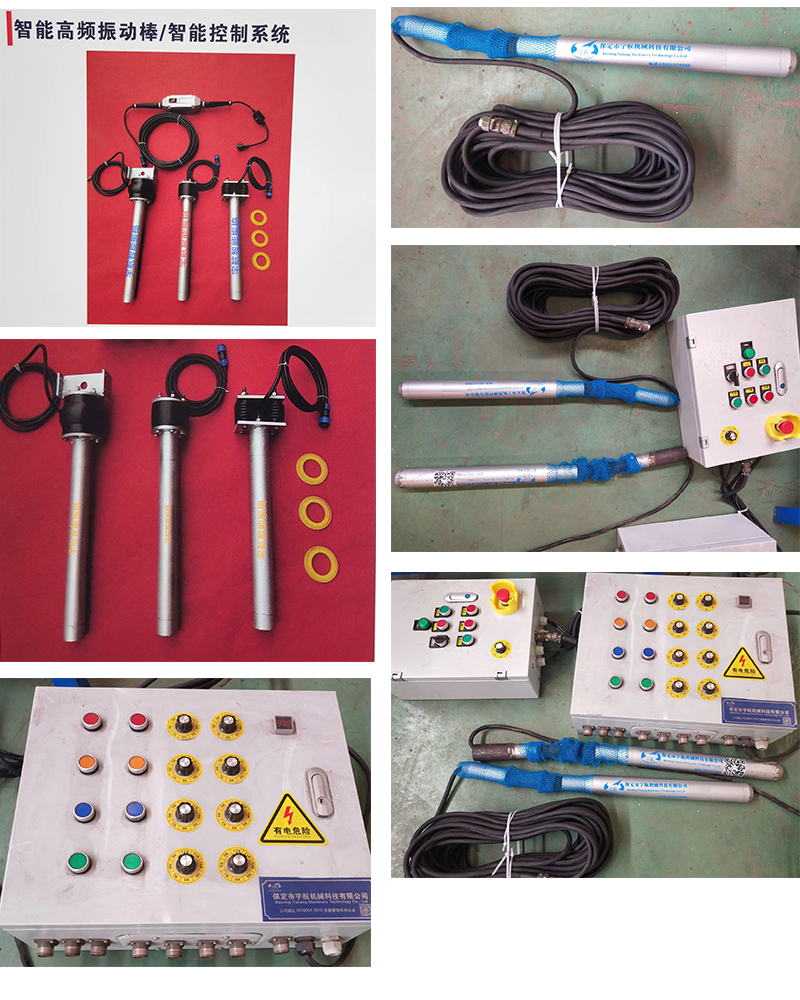

★1、棒头内置高频电机，有直径30-50可以选择
★2、软管具有特殊耐蚀保护，内部经金属编织加强
★3、软管外径40MM,壁厚7MM,5米标准橡胶管，长度可定制
★4、机壳完全防水、机防震防水、高强度耐磨
★5、人体工程学设计，方便提携、自动振捣设备优选。
★6、开关完全防水绝缘
★7、5-15米电缆线使用设备更具灵活性
★8. 隧道、箱梁、水电站等施工振捣专用。
智能控制系统

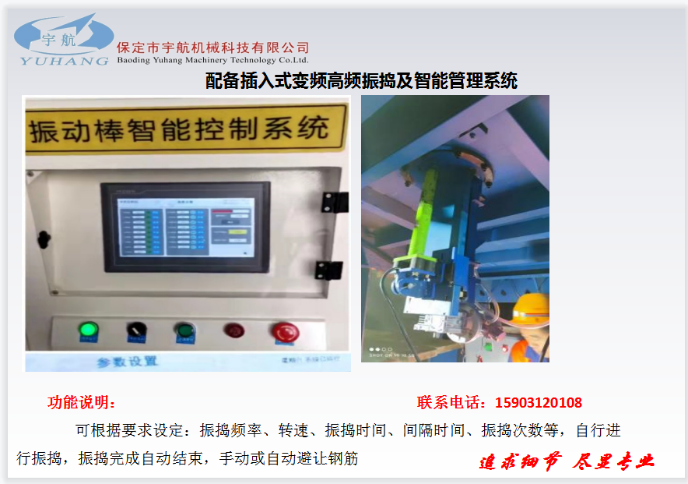

★智能控制系统采用宇航公司研发的智能振捣“e”管家，将振捣次数、振捣时间、振捣间隔、插入深度等工艺参数进行管理，实现了智能化数字化。

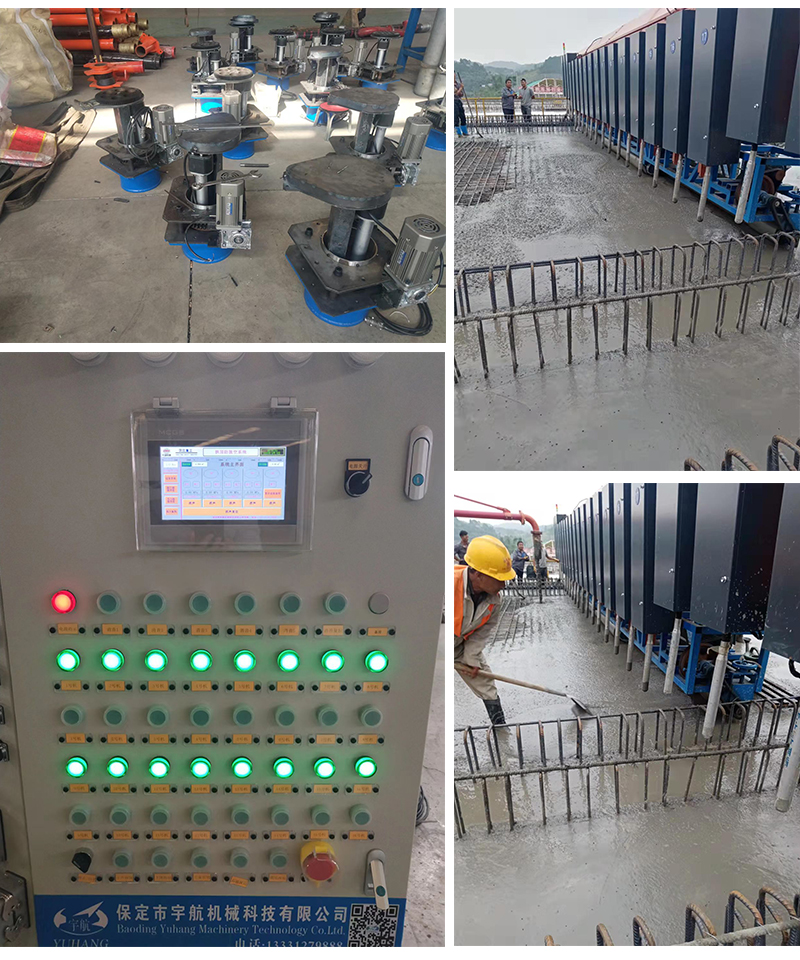

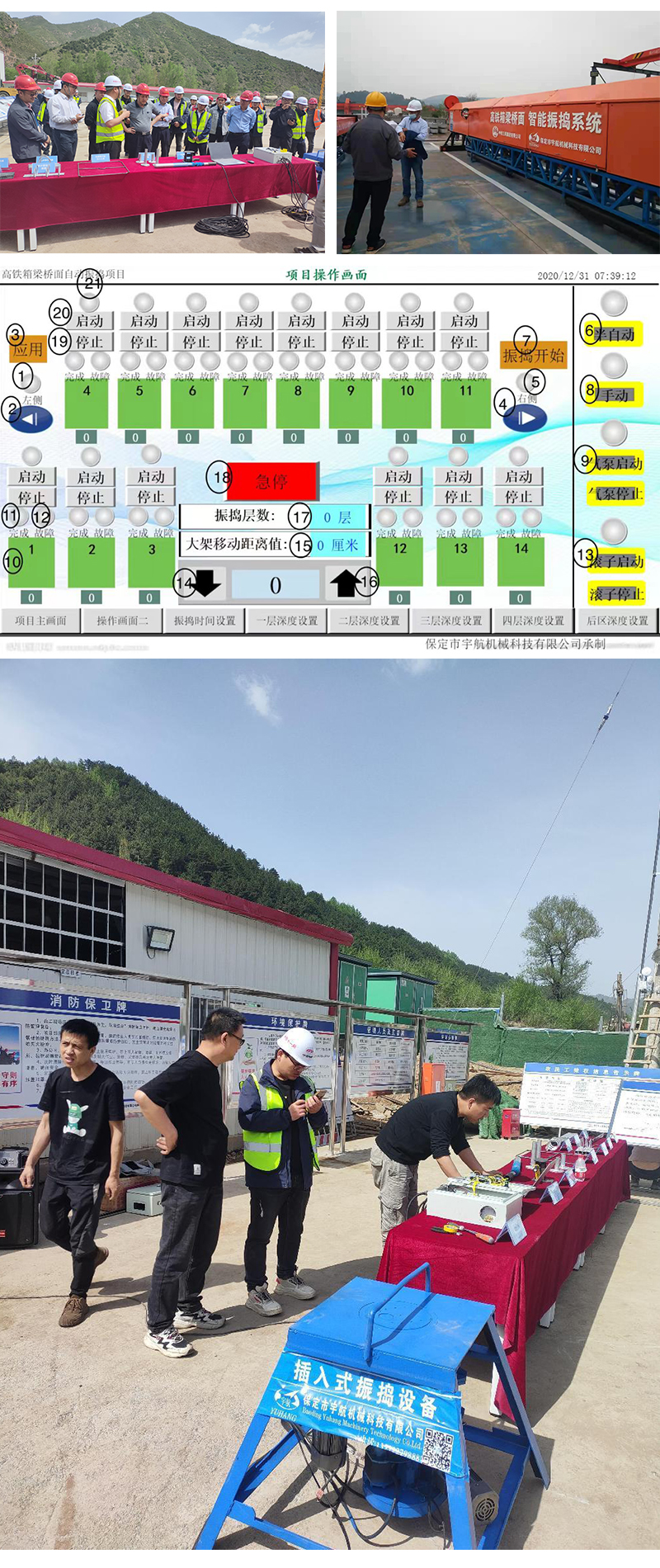

宇航高频振捣棒现场应用（工程案例）
